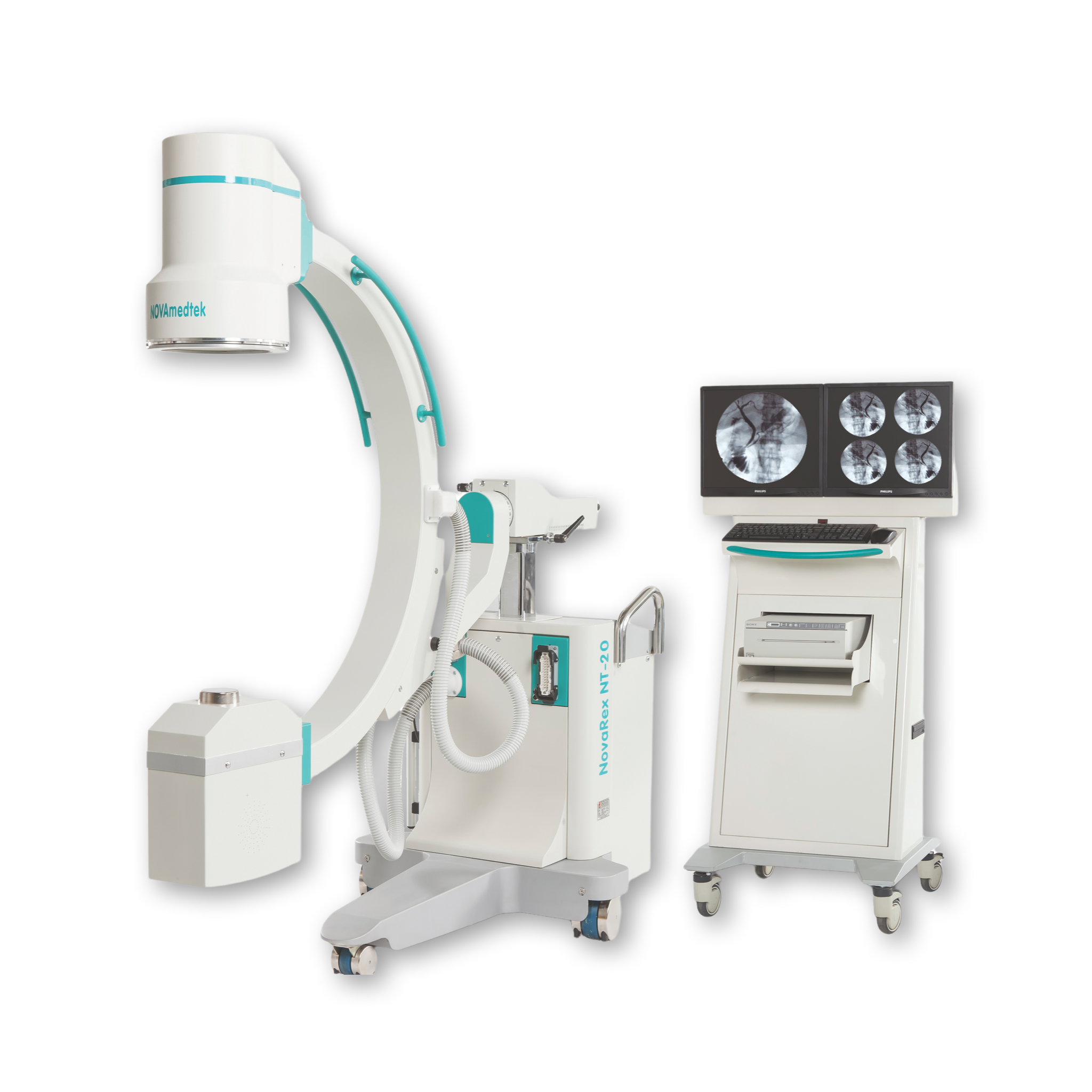

Мобільна рентген система C-Arm NOVAREX NT-20 з ангіографією (DSA)
Детальний опис
Novarex NT-20 - система формування зображення за допомогою мобільного C-подібного важеля відповідає сучасним зростаючим вимогам до формування зображення, забезпечуючи оптимальну якість зображення за мінімальних доз. Цей дизайн спрямований на задоволення вимог у галузі загальної хірургії, інтенсивної терапії, урології, ортопедії, невідкладної допомоги, процедур усунення болю, абдомінальної хірургії, грудних, судинних та нейрохірургічних процедур.
Цифрова субтракційна ангіографія (DSA) - це рентгеноскопічна техніка, яка використовується в інтервенційній радіології для чіткої візуалізації кровоносних судин у кісткових або м'яких тканинах. Зображення створюються з використанням контрастної речовини шляхом віднімання "попереднього контрастного зображення" або маски з наступних зображень після того, як контрастна речовина була введена в структуру. Звідси і термін «цифрова віднімаюча ангіографія».
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЦИФРОВОЇ СУБТРАКЦІЙНОЇ АНГІОГРАФІЇ (DSA)
• Субтракція (віднімання) в реальному часі: 15 кадрів в секунду
• Функція вибору зображення для маскування
• Функція Пейзаж: додайте зображення на один дисплей
• Функція Орієнтир: часткове віднімання проценту
• Зміщення пікселів: перемістіть маску так, щоб вона відповідала зображенню
• Розрахунок стенозу
• Повний спектр вимірювань судин
• DICOM: архів, відправка, друк і запит
Характеристики
РЕНТГЕНІВСЬКА ТРУБКА
Тип: Поворотний
Теплоємність: 1 200 000 HU
Анодний накопичувач тепла: 300 000HU
Швидкість охолодження, Вт: 760 Вт
Розмір фокусної плями, мм:
Флюороскопічний режим 0,3
Рентгенографічний режим 0.6
Кут цілі: 10°
ГЕНЕРАТОР
Тип: високочастотний
Потужність: 15 кВт
Робоча частота: 60 кГц
Напруга впливу: 40-120 кВ
Діапазон мА: 100 мА при 40 кВ
Час витримки, сек: 5с
Флюороскопічний режим:
діапазон кВ: 40-110
Діапазон мА: 0,2 - 8,0
Імпульсна флюороскопія: 30 п/сек
ОБРОБКА ЗОБРАЖЕННЯ
Зображення в секунду: до 15
Ємність: 150 000 зображень (в HD)
Функції:
Цифровий
зум
Крайовий
фільтр
Яскравість
і контраст
Поворот
зображення
Негативна
інверсія зображення
Реєстрація
даних пацієнта
Підключення
DICOM
Розумний
фільтр
Попередні
налаштування
Рекурсивний
фільтр
Накладання
в прямому ефірі
Опис серії
Керування
друком
Портрет -
Пейзаж
Вибір
друку зображення
Конфігурація
макета друку
Попередній
перегляд
МЕХАНІКА
Орбітальний рух: 130°
Кут (поворот): ±180°
Горизонтальний хід, мм: 200
Вертикальний хід, мм: 420
Глибина, мм: 720
Діапазон повороту: ±20°
Вільний простір, мм: 1000
Висота, мм: 190
МОНІТОРИ
LCD монітори: 2 шт
Діагональ: 19”
Роздільна здатність: 1280x1024 пікселів
