Циклотрон MINItrace Qilin

GE Healthcare

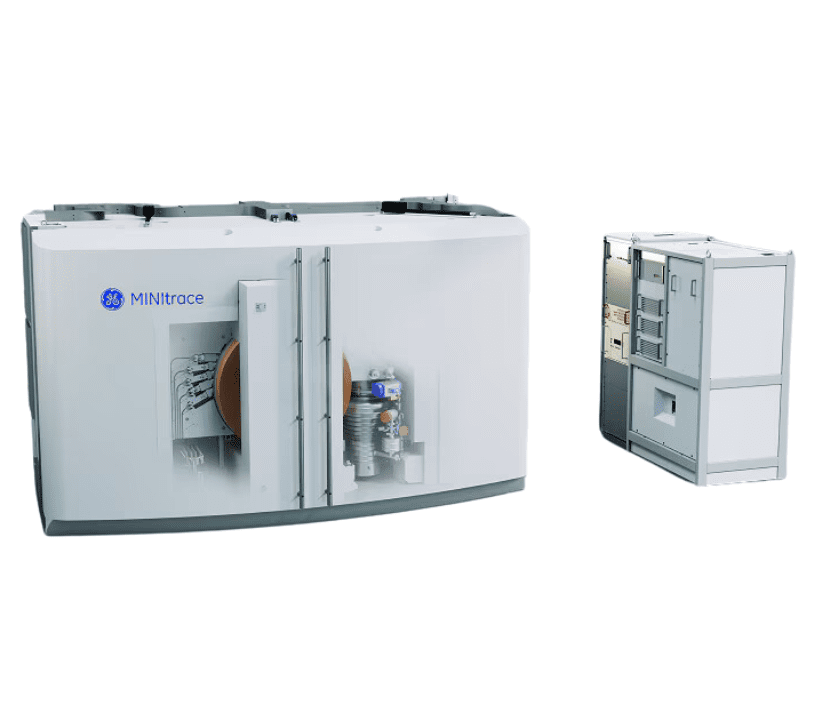

Циклотрон MINItrace Qilin 18F — виробнича система.

Система виробництва позитрон-випромінюючих ізотопів GE Healthcare MINItrace Qilin – це компактний, високоавтоматизований циклотрон з «власним захистом». Він дозволяє швидко, легко та ефективно виробляти ПЕТ-трейсери. Унікальна конструкція робить його доступною платформою на базі високоефективного циклотрона PETtrace.

MINItrace Qilin може виробляти ізотопи ПЕТ для клінічних рутинних процедур і досліджень. Він також може задовольнити місцеві потреби в дистрибуції (до 4 ПЕТ/КТ сканерів).

MINItrace Qilin в поєднанні з автоматизованими хімічними системами GE, такими як синтезатор FASTlabTM 2 (продається окремо), дозволяє виробляти прекурсори і трейсери ПЕТ фармацевтичного класу зі стабільно високими виходами синтезу.

Детальний опис

Циклотрон MINItrace Qilin 18F — виробнича система.

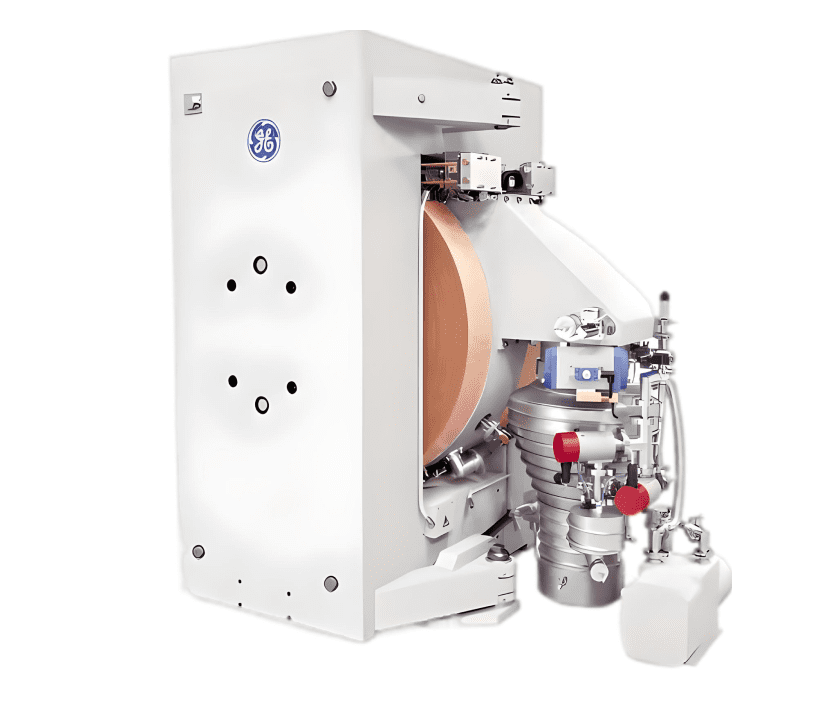

Циклотрон MINItrace Qilin

Характеристики

Технічні характеристики
- Конфігурація

  MINItrace Qilin - це система для виробництва 18F.
- • S9120ST, циклотрон MINItrace Qilin

  2700 мКі / 92,5 ГБк 18F-фториду після 2 годин опромінення в захисному екрані. Опромінення понад 2 години ще більше збільшить вихід 18F- фториду. Зазначеної кількості за 2 години достатньо для виробництва 25-30 доз ФДГ, що забезпечує 2-3 ПЕТ/КТ-сканери.
- Магніт

  Конструкція циклотронного магніту MINItrace Qilin забезпечує просту й надійну роботу. Котушки виготовлено з порожнистих мідних провідників із водяним охолодженням, які ізольовано скловолокном з епоксидною смолою.
- Радіочастотна (РЧ) система

  Радіочастотна система складається з двох резонаторів і генератора радіочастотної енергії (RFPG), який подає радіочастотну енергію на два резонатори у вакуумній камері, що прискорює частинки. Роботу автоматично регулює система управління циклотрона, що оптимізує продуктивність.
- Джерело іонів

  Джерело іонів для циклотрона MINItrace Qilin встановлюється всередині у фіксованому положенні. Конструкція має тип іонного розряду Пеннінга (PIG) з катодами, які нагріває розряд.
- Екстракція пучка

  MINItrace Qilin має ефективність виведення променя понад 99,9%. Для вилучення променя використовують тонку вуглецеву фольгу, система управління встановлює фольгу у відповідному положенні й автоматично точно налаштовує положення для оптимізації передачі пучка до цілі.
- Діагностика пучка

  Характеристики променя контролює комп'ютер, що дозволяє оптимально налаштувати його. Забезпечується безперервний моніторинг екстракційної фольги, коліматорів і мішеней, що дозволяє повністю автоматизувати запуск, налаштування та експлуатацію.
- Вакуумна система

  Вакуумна система MINItrace Qilin складається з одного високовакуумного масляного дифузійного насоса і одного механічного насоса для чорнової обробки. Спеціальний контролер вакуумної системи виконує моніторинг тиску, послідовність роботи вакуумних насосів і управління системою.
- Система управління

  Систему управління MINItrace Qilin оснащено блоком керування циклотроном і робочою станцією з ПК. Блок керування виконує всі завдання автоматизованого замкненого циклу й логічного управління, тоді як робочу станцію використовують для введення даних оператором і роботи з базою даних. Надається повний пакет програмного забезпечення для повністю автоматизованої роботи циклотрона й технологічної системи.
- Кріплення та опора мішені

  П'ять фіксованих портів для мішеней розташовані вздовж бокових стінок вакуумної камери циклотрона.
- Інтегроване екранування

  Самозахисний екран MINItrace Qilin складається з борованого бетону з додатковим армуванням поліетиленом і свинцем. Екрануюча здатність є достатньою для того, щоб дозволити персоналу входити і працювати в приміщенні циклотрона під час виробництва.
